通过OpenWrt划分VLAN中转IPTV

背景

IPTV机顶盒往往自主通过PPPOE拨号实现IPTV功能，IPTV拨号与家用宽带拨号相互隔离，有时由于客观因素无法让机顶盒与光猫直连，中间需要走路由器做转发。但此时可以发现IPTV已经无法使用。通过Openwrt做

解决问题

1、无需改变光猫的桥接或者路由模式，并且不影响你之前的任何上网方式，光猫和OpenWrt都不需要改变你已有的网络配置

2、由于新版OpenWrt取消掉了交换机功能，所以此方法任何版本即可，甚至大部分光猫都适用。

3、不同运营商光猫可能不同，但是道理相同，只要明白我的教程，其他光猫同理可以做到。

4、前提是机顶盒自主拨号上网，而不是IPTV和上网一个拨号，此处的PPPOE拨号不是你的上网拨号而是专门的IPTV拨号。解决的问题也是机顶盒网线无法直接插到光猫ITV口，中间只能走需要路由器。

所需准备

光猫的超级管理员账号密码。不是光猫背后的账号密码，超级管理员账号密码获取的最直接简单的方式就是询问宽带师傅，一般都会告诉你的，不建议使用网上的光猫超级管理员账号密码提取教程，因为现在的光猫密码都是随机分发的，并且漏洞在新版本都补上了。所以浪费时间，不如给宽带师傅打电话询问最方便快捷。如果光猫较老可以用这篇教程试试  https://hyluz.cn/?id=207

操作教程

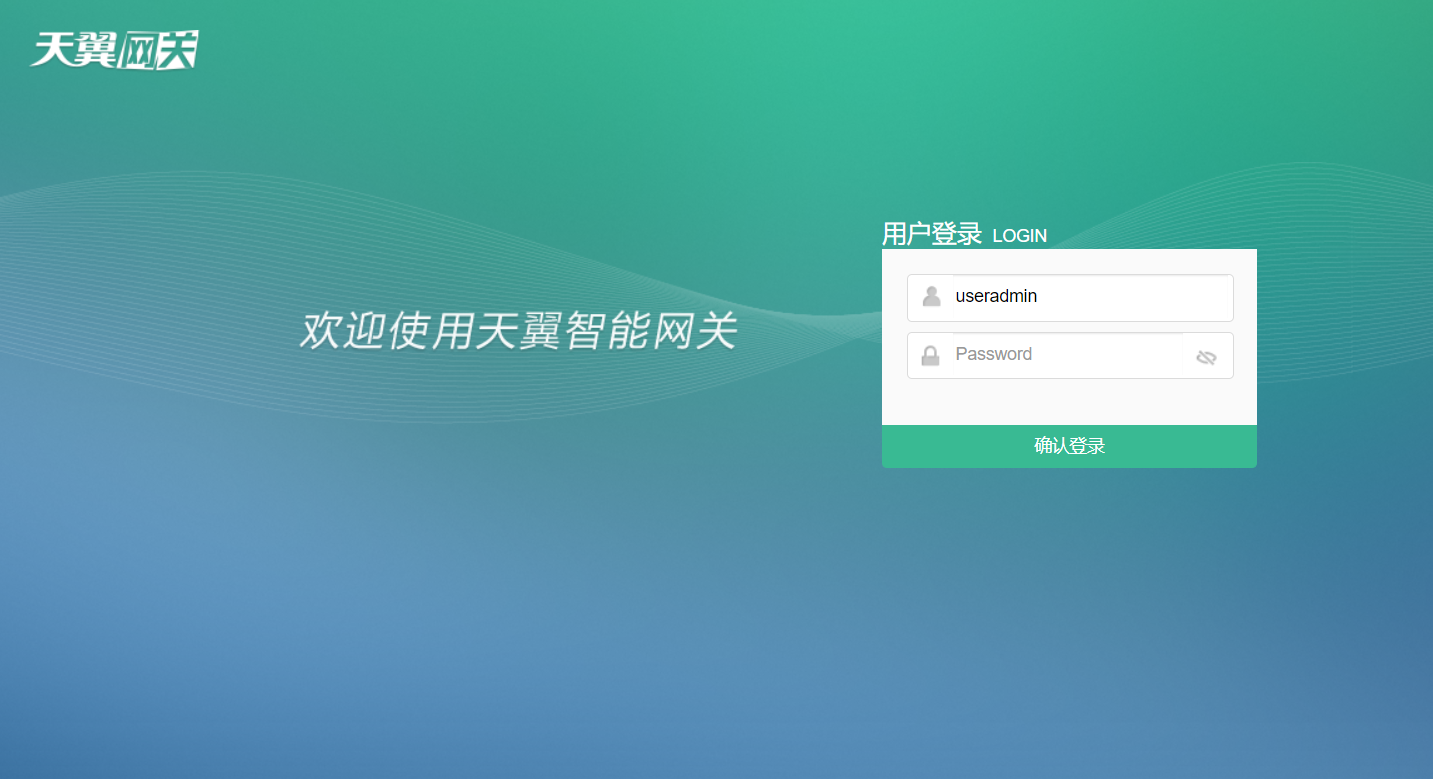

首先进入光猫运维

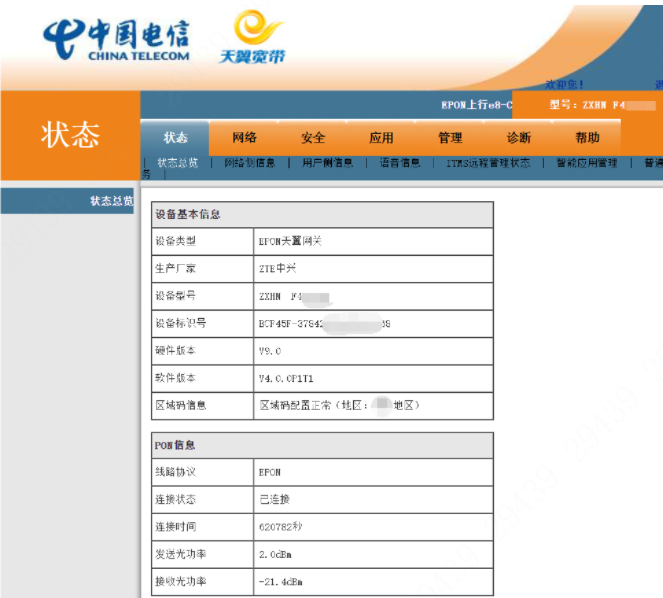

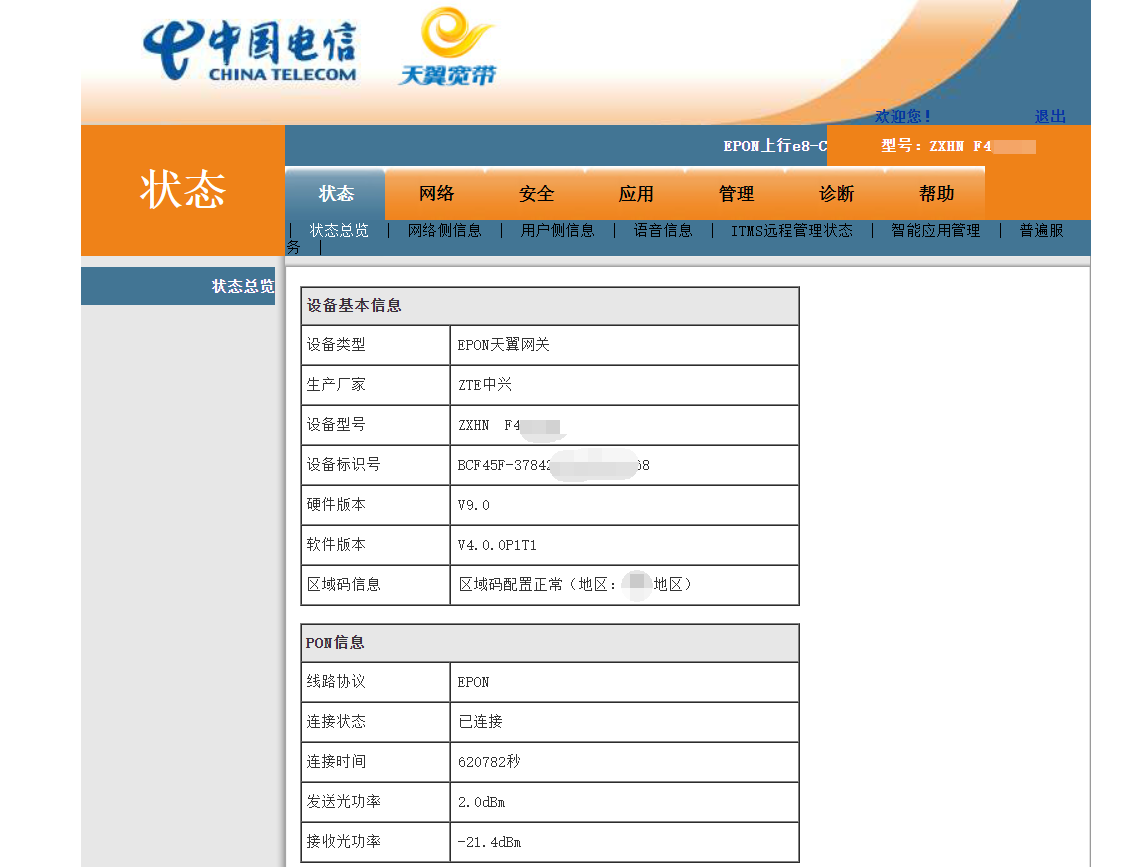

然后输入你的光猫超级管理员账号密码进入后台

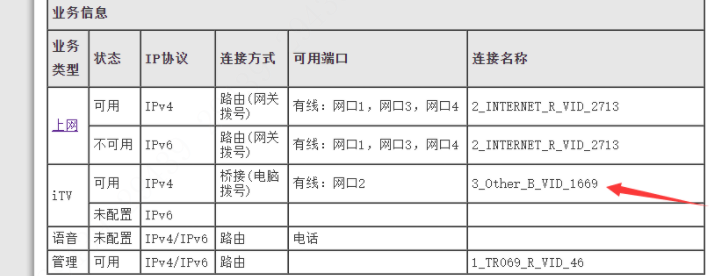

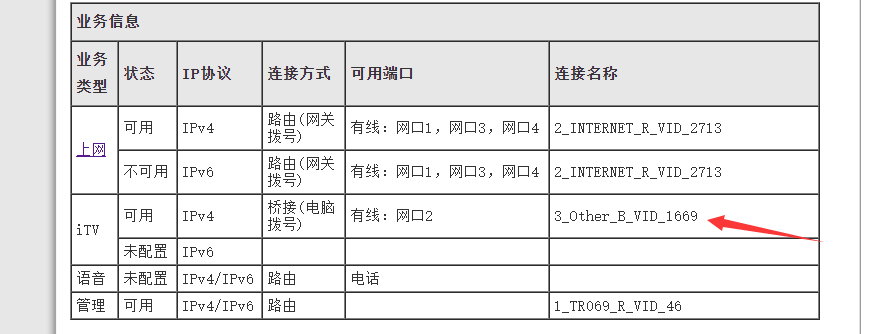

首先在当前页面下拉查看你的ITV业务连接名称，记住它

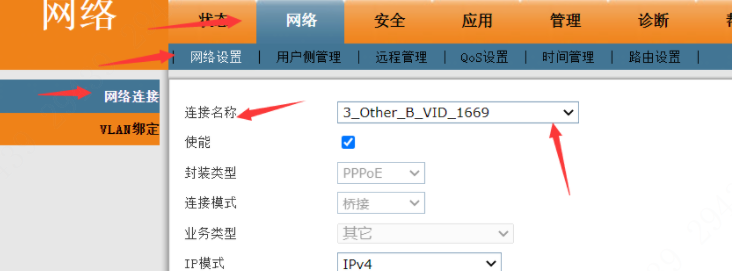

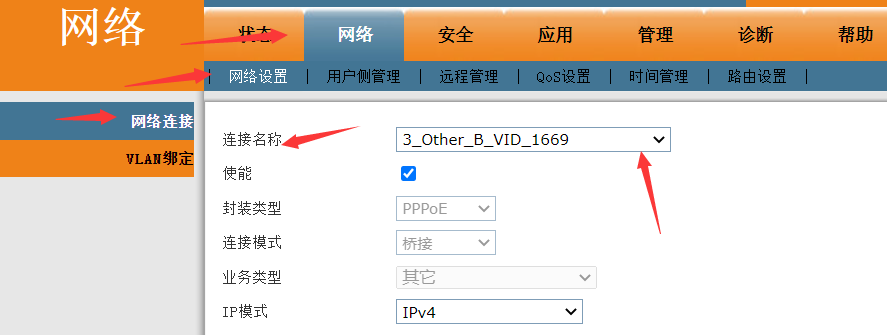

进入网络->网络设置->网络连接中点击连接名称找到你的后台中ITV的连接名称

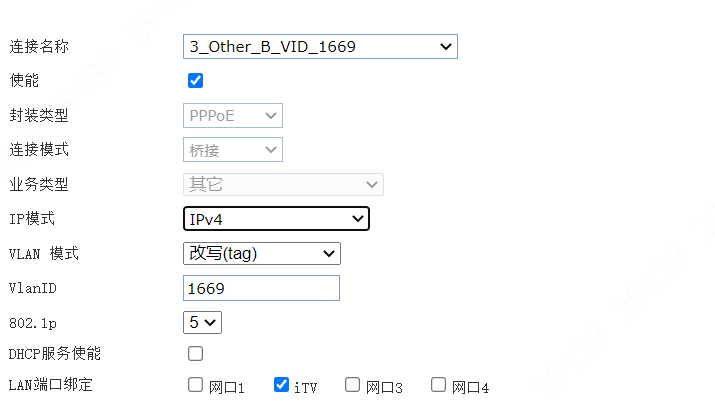

接下来你可以如我的图中一样配置，关键在于开启Vlan，然后给予一个VlanID，我这里配置的VlanID为1669，此处你的VlanID可以在合法范围内任意配置，之后保存。此处根据家庭装修情况可能有些宽带师傅已经给你布置好了光猫IPTV的VLan配置。

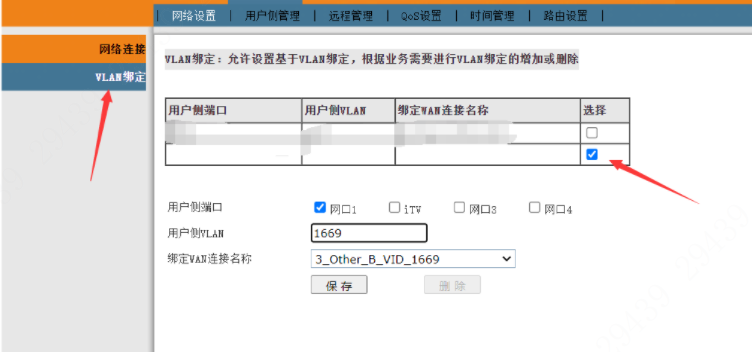

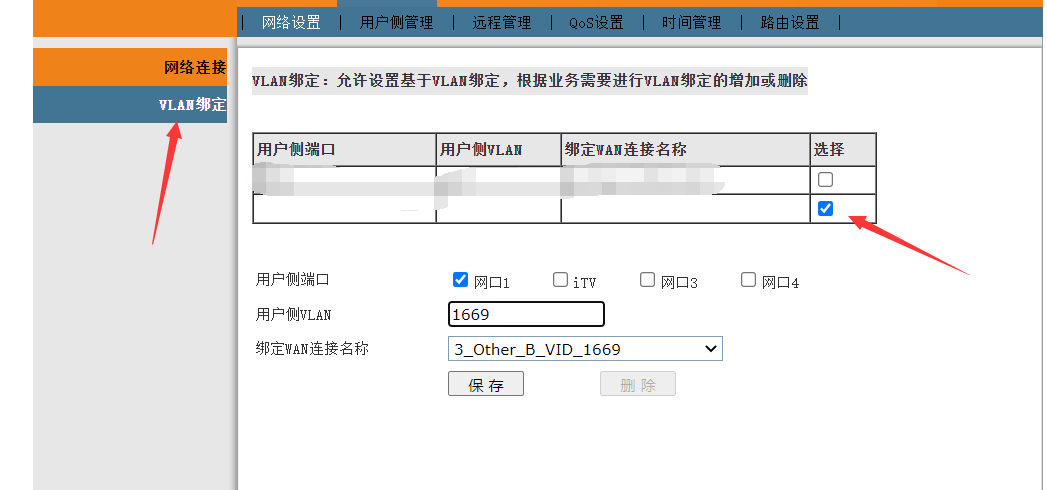

进入网络->网络设置->VLAN绑定中，勾上一个空白框的选择，用户侧端口填一个非ITV口以外的网口，注意该网口同时也是你路由器wan口连接光猫的网口，用户侧VLAN填写你刚刚的VlanID，绑定WAN连接名称选择你的ITV连接名称。保存即可。

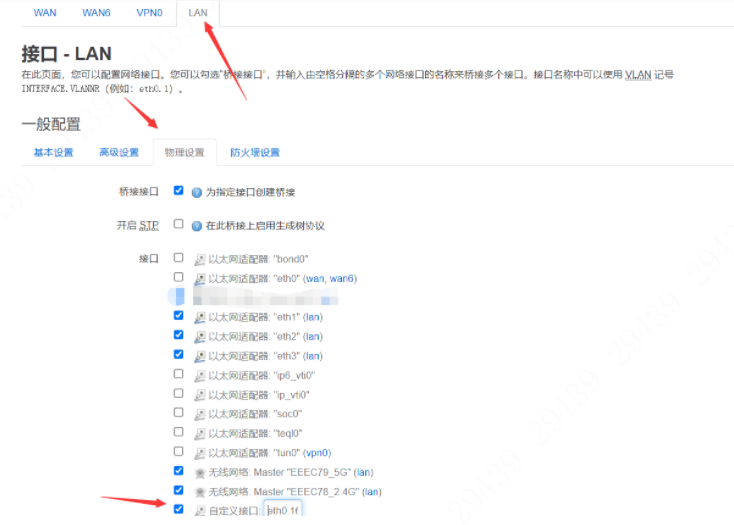

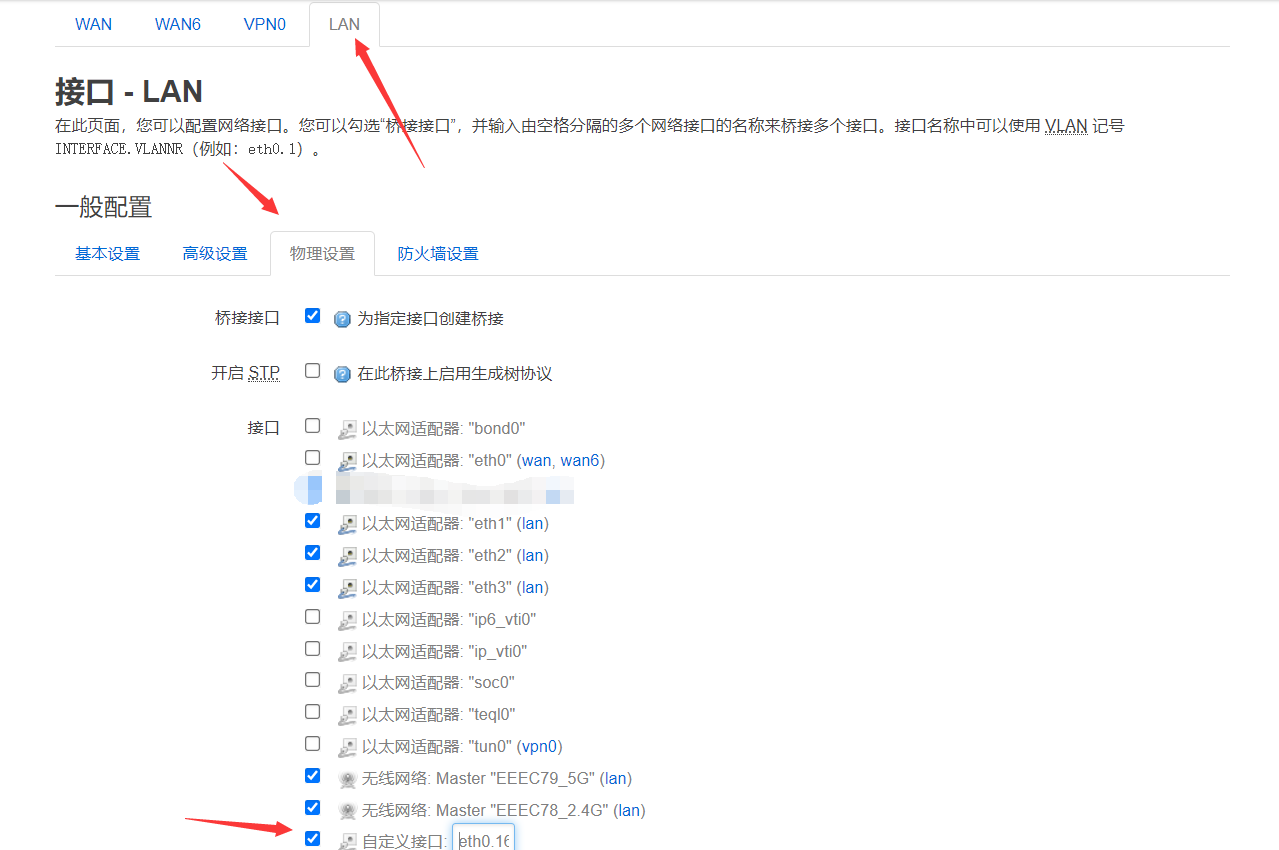

接下来将你的路由器WAN口连接到上一步你绑定的对应网口，进入OpenWrt后台，网络->接口->默认LAN->物理设置，添加一个自定义接口，我这边是添加一个eth0.1669，此处的1669就是你前几部配置的VLanID，根据你的具体VLanID来添加自定义接口，之后保存即可。

之后将你的机顶盒网线随意插入一个路由器LAN口，然后机顶盒自动PPPOE拨号，即可正常看电视，与机顶盒网线插光猫ITV口效果一样。

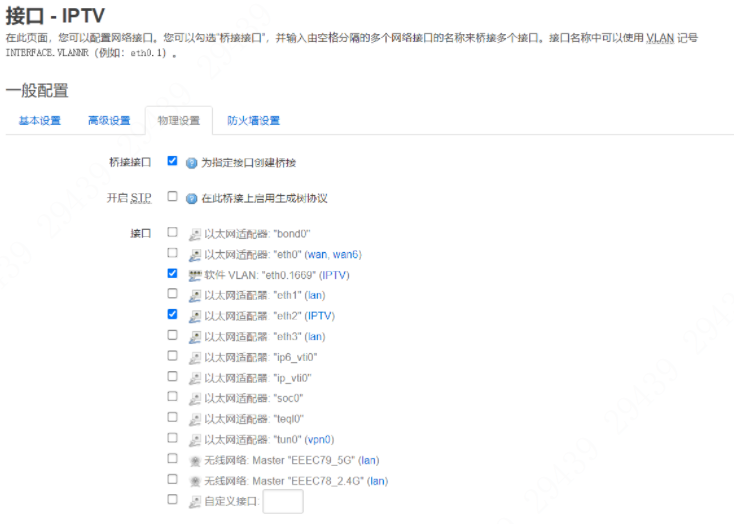

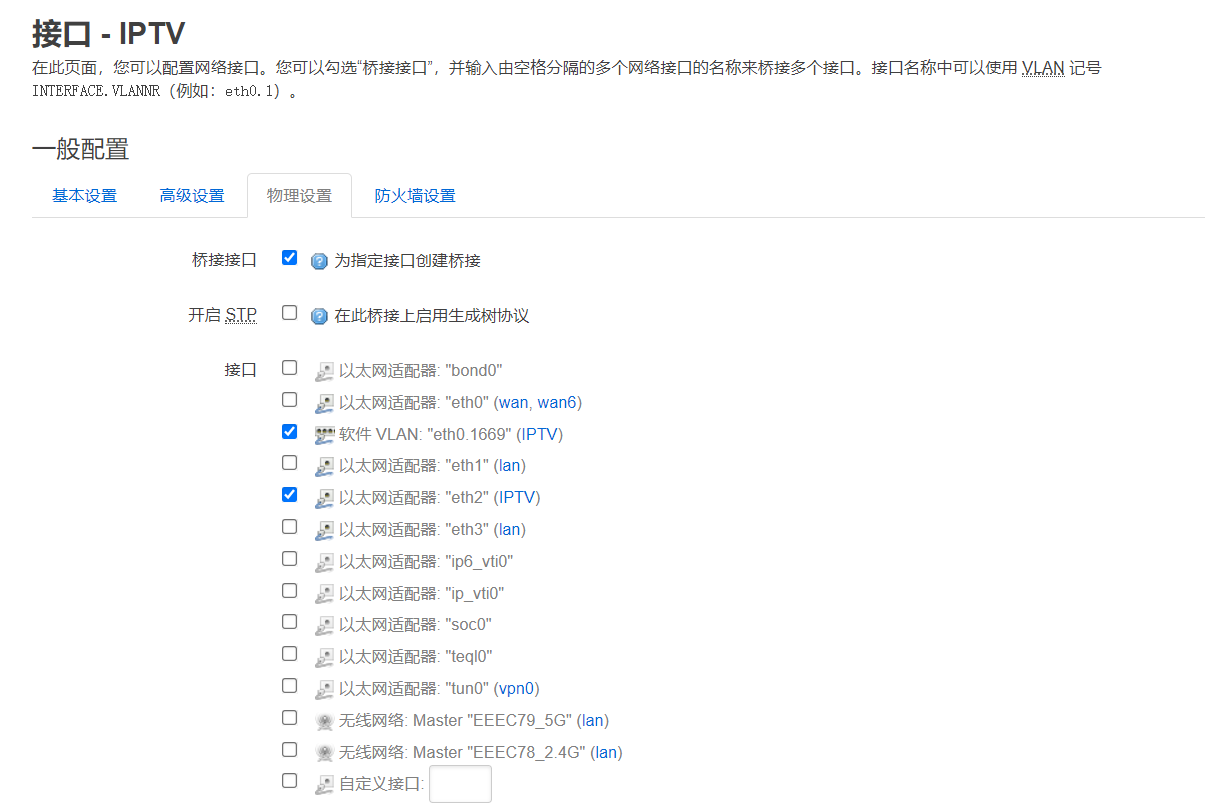

PS：此处较好的做法是将默认LAN口中取消掉一个桥接的物理LAN口，例如eth2(LAN2)，将其独立出来，然后创建新接口，新接口的协议为不配置协议，然后将取消的物理LAN口和上一步添加的自定义接口eth0.1669桥接如下图所示。之后将机顶盒网线插入你绑定的物理LAN口上，机顶盒就可以正常的PPPOE拨号看电视了。

其他情况

如果你想要让机顶盒连接WiFi进入IPTV或者被OpenWrt的DHCP分配IP进入IPTV，那么你只需要将你的机顶盒里的PPPOE拨号转到OpenWrt中，前面的步骤相同，如果你明白了我这篇教程的原理，那么接下来的操作你也同样会做，这里就不做过多阐述了，只需要几步即可完成。
