浙江大华 ICC平台第三方拉流文档

Luz1年前 (2023-07-18)DayDayUp3046

说明



拉流方式

支持H265

延迟(秒)

优点

缺点

hls/flv/rtmp

否

3-10

无插件，前端引入hls.js 即可播放

延迟大，不支持H265，不支持海康私有协议设备

flv

否

2-5

低延迟，无插件，前端引入flv.js即可播放

不支持H265，不支持海康私有协议设备

rtmp

否

2-5

低延迟

不支持H265，不支持海康私有协议设备，需通过ffmpeg转换推流

rtsp插件

是

0-2

延迟小，兼容好，稳定

需要安装插件，浏览器web页面使用，控件不好固定，页面体验差

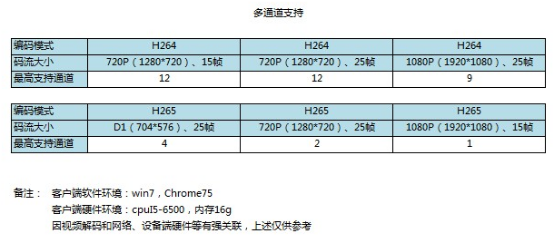

路数支持情况


HLS/FLV/RTMP实时流

拼接方法

HLS

拼接规则

http(s)://平台IP:端口/live/cameraid/设备编号%24通道号/substream/码流类型.m3u8

拼接说明

http端口：7086

https端口：7096（demo示例有证书错误，需技术支持配置忽略证书）

设备编号：平台上设备编号，例如1000004

通道号：设备下通道，从0（通道一）开始。

码流类型：1代表主码流，2代表辅码流

示例

本级设备拉流

以通道1000004$1$0$3为例

http

http://20.2.42.185:7086/live/cameraid/1000004%243/substream/1.m3u8

https

https://20.2.42.185:7096/live/cameraid/1000004%243/substream/1.m3u8

级联设备拉流

以通道1000004@001$1$0$3为例

http

http://20.2.42.185:7086/live/cameraid/1000004%40001%243/substream/1.m3u8



https

https://20.2.42.185:7096/live/cameraid/1000004%40001%243/substream/1.m3u8



%40 是域标识符号@的转义符， %24 是$的转义符

FLV

拼接规则

http(s)://平台IP:端口/live/cameraid/设备编号%24通道号/substream/码流类型.flv

拼接说明

http端口：7886

https端口：7896（https访问需导入证书、配置ngnix代理，具体参考常见问题）

设备编号：平台上设备编号，例如1000004

通道号：设备下通道，从0（通道一）开始。

码流类型：1代表主码流，2代表辅码流

示例

本级设备拉流

以通道1000004$1$0$3为例

http

http://20.2.42.185:7886/live/cameraid/1000004%243/substream/1.flv

https

https://20.2.42.185:7896/live/cameraid/1000004%243/substream/1.flv



级联设备拉流

以通道1000004@001$1$0$3为例

http

http://20.2.42.185:7886/live/cameraid/1000004%40001%243/substream/1.flv

https

http://20.2.42.185:7896/live/cameraid/1000004%40001%243/substream/1.flv



%40 是域标识符号@的转义符， %24 是$的转义符

RTMP

拼接规则

rtmp://平台IP:端口/live/cameraid/设备编号%24通道号;substream=码流类型

拼接说明

端口：1975

设备编号：平台上设备编号，例如1000004

通道号：设备下通道，从0（通道一）开始。

码流类型：1代表主码流，2代表辅码流

示例

本级设备拉流

以通道1000004$1$0$3为例

rtmp://10.35.239.168:1975/live/cameraid=1001337%240;substream=1



级联设备拉流

以通道1000004@001$1$0$3为例

rtmp://10.35.239.168:1975/live/cameraid=1001337%40001%240;substream=1



%40 是域标识符号@的转义符， %24 是$的转义符



RTSP

有内外网映射问题，默认内网访问，外网访问需配置MTS配置

拼接规则

rtsp://{服务器IP}:9090/dss/monitor/param?cameraid={设备编号}%24{通道号}&substream={码流类型}

拼接说明

服务器IP - ICC主服务的IP地址

设备编号 - 设备编号，可通过设备列表接口获取，对应结果字段 deviceCode

通道号 - 默认为0，部分设备有多个通道，按需修改即可

码流类型 - 默认为1，码流类型：1=主码流, 2=辅码流

DHplayer插件播放 trackID=701固定值，不要删除！其他播放器播放必须去掉

示例

rtsp://10.35.183.10:9090/dss/monitor/param?cameraid=1000000%240&substream=1

接口方式

HLS/FLV/RTMP获取拉流地址

接口地址

/evo-apigw/admin/API/video/stream/realtime

请求方式

POST

数据提交格式

application/json



请求参数

参数名

必选

类型

说明

data

true

string

Json串

- channelId

true

string

视频通道编码

- streamType

true

string

码流类型：1=主码流, 2=辅码流，3=辅码流2

- type

true

string

hls,hlss,flv,flvs,rtmp



请求示例

{

  "data": {

    "channelId": "1000067$1$0$0",

    "streamType": "1",

    "type": "hls"

  }

}



返回参数

名称

类型

说明

code

int

错误代码

desc

string

结果描述

data

string

Json串

- url

string

拉流url



返回示例

{

  "code": 1000,

  "desc": "Success",

  "data": {

    "url": "http://172.7.2.110:7086/live/cameraid/1000000%240/substream/1.m3u8"

  }

}



RTSP获取拉流地址

流地址仅能播放一次，接口调用后30秒内播放

接口地址

/evo-apigw/admin/API/MTS/Video/StartVideo

请求方式

POST

数据提交格式

application/json

请求参数

参数名

必选

类型

说明

data

true

string

Json串

- channelId

true

string

视频通道编码

- dataType

true

string

视频类型：1=视频

- streamType

true

string

码流类型：1=主码流，2=辅码流，3=辅码流2

请求示例

{

  "data": {

    "channelId": "1000018$1$0$0",

    "dataType": "1",

    "streamType": "1"

  }

}

返回参数

名称

类型

说明

code

int

错误代码

desc

string

结果描述

data

string

Json串

- minRate

string

最低码流，要求客户具备的最低码流

- protocol

string

协议：1=CNM3, 2=RTSP

- ip

string

IP地址，根据类型可能是转发服务器IP，也可能是设备IP

- port

string

端口

- stunEnable

string

是否支持STUN协议：1=支持, 0=不支持

- stunPort

string

STUN协议端口

- url

string

RTSP地址，和VDTS IP/Port是互斥关系

- connectType

string

类型：1=转发模式，2=直连模式

- session

string

转发会话ID

- token

string

令牌，有效期30秒，播放成功后可一直播放

- trackId

string

轨道ID

返回示例

{

     "code": 1000,

     "desc": "Success",

     "data": {

         "minRate": null,

         "protocol": null,

         "ip": null,

         "port": null,

         "stunEnable": null,

         "stunPort": null,

         "url": "rtsp://10.35.239.81:9100/dss/monitor/param/cameraid=1000018%240%26substream=1",

         "connectType": null,

         "session": "170",

         "token": "170",

         "trackId": null

     }

 }

录像回放

录像回放步骤：先查询录像信息-》获取流地址

查询录像信息

普通录像需配置录像计划，报警录像需配置报警预案与联动录像

普通录像查询

参考地址：

https://open-icc.dahuatech.com/iccdoc/enterprisebase/5.0.10/wiki/admin/videoIntercom.html#%E6%9F%A5%E8%AF%A2%E5%BD%95%E5%83%8F%E4%BF%A1%E6%81%AF



报警录像查询

参考地址：

https://open-icc.dahuatech.com/iccdoc/enterprisebase/5.0.10/wiki/admin/videoIntercom.html#%E6%9F%A5%E8%AF%A2%E6%8A%A5%E8%AD%A6%E5%BD%95%E5%83%8F%E4%BF%A1%E6%81%AF

获取流地址

拼接方式

HLS

中心录像拼接规则

http(s)://[服务IP]:[服务端口]/vod/center/cameraid/[摄像头ID]/substream/[码流类型]/recordtype/[中心录像类型]/totallength/[实际总录像时长]/begintime/[开始时间]/endtime/[结束时间].m3u8

设备录像拼接规则

http(s)://[服务IP]:[服务端口]/vod/device/cameraid/[摄像头ID]/substream/[码流类型]/recordtype/[设备录像类型]/totallength/[实际总录像时长]/begintime/[开始时间]/endtime/[结束时间].m3u8

拼接说明

[服务IP]：MES所在服务器的ip地址，若MES是分布式部署的话，IP为MESGW服务所在服务器的IP

[服务端口]：MES服务监听的http端口，默认7086，https端口是7096，若MES是分布式部署的话，端口为MESGW服务监听的Port

[摄像头ID]：请参看大华标准URL文档说明，一般型如：1000000%40001%240 1000000代表设备编号，001代表级联号，

两者间以“%40”即“@”分隔 %24代表符号“$”，后面的0代表通道1（从0开始）

[码流类型]：1表示主码流，2表示辅码流

[实际总录像时长] ：向SS查询到的实际总录像长度，单位秒。

[中心录像类型]：1表示普通录像；2表示报警录像；81表示补录录像；82表示报警预录录像

[设备录像类型]：2报警录像，3 移动侦测类型， 6普通录像类型

[开始时间] 和 [结束时间] ：录像块的开始和结束时间，int类型表示的，单位秒。

示例

以视频通道1000221$1$0$1为例

中心录像拼接示例

http://10.35.51.112:7086/vod/center/cameraid/1000221%241/substream/1/recordtype/1/totallength/300/begintime/1508774400/endtime/1508860800.m3u8

设备录像拼接示例

http://10.35.51.112:7086/vod/device/cameraid/1000221%241/substream/1/recordtype/6/totallength/300/begintime/1508774400/endtime/1508860800.m3u8



RTMP

中心录像拼接规则

rtmp://[服务IP]:1975/vod/center/cameraid=[摄像头ID];substream=[码流类型];recordtype=[中心录像类型];begintime=[开始时间];endtime=[结束时间]

设备录像拼接规则

rtmp://[服务IP]:1975/vod/device/cameraid=[摄像头ID];substream=[码流类型];recordtype=[设备录像类型];begintime=[开始时间];endtime=[结束时间]

拼接说明

[服务IP]：MES所在服务器的ip地址，若MES是分布式部署的话，IP为MESGW服务所在服务器的IP

[服务端口]：MES服务监听的http端口，默认7086，https端口是7096，若MES是分布式部署的话，端口为MESGW服务监听的Port

[摄像头ID]：请参看大华标准URL文档说明，一般型如：1000000%40001%240 1000000代表设备编号，001代表级联号，

两者间以“%40”即“@”分隔 %24代表符号“$”，后面的0代表通道1（从0开始）

[码流类型]：1表示主码流，2表示辅码流

[中心录像类型]：1表示普通录像；2表示报警录像；81表示补录录像；82表示报警预录录像

[设备录像类型]：2报警录像，3 移动侦测类型， 6普通录像类型

[开始时间] 和 [结束时间] ：录像块的开始和结束时间，int类型表示的，单位秒。



示例

以视频通道1000018$1$0$0为例

中心录像拼接示例

rtmp://10.35.239.81:1975/vod/center/cameraid=1000018%240;substream=1;recordtype=1;begintime=1642475411;endtime=1642648211

设备录像拼接示例

rtmp://10.35.239.81:1975/vod/device/cameraid=1000018%240;substream=1;recordtype=1;begintime=1642475411;endtime=1642648211

RTSP

拼接方式外网 访问修改SS服务配置

拼接规则

rtsp://{服务器IP}:9090/dss/playback/param?cameraid={设备编号}%24{通道号}&substream={码流类型}&type={录像回放类型}&recordType={录像类型}&begintime={开始时间}&endtime={结束时间}

拼接说明

服务器IP - ICC主服务的IP地址

设备编号 - 设备编号，可通过设备列表接口获取，对应结果字段 deviceCode

通道号 - 默认为0，部分设备有多个通道，按需修改即可

码流类型 - 默认为1，码流类型：1=主码流, 2=辅码流

录像回放类型 - 2：回放设备录像 3：回放平台录像

录像类型- 1 表示普通录像；2表示报警录像；81表示补录录像；82表示报警预录录像

开始时间 - 录像块的开始时间，int类型表示的，单位秒。

结束时间 - 录像块的结束时间，int类型表示的，单位秒。

DHplayer插件播放 trackID=701固定值，不要删除！其他播放器播放必须去掉

示例

以视频通道1000001$1$0$2为例

rtsp://20.2.34.231:9090/dss/playback/param?cameraid=1000001%242&substream=1&type=3&recordType=1&begintime=1590112800&endtime=1590113400



接口方式

HLS/RTMP获取流地址

接口地址

/evo-apigw/admin/API/video/stream/record

请求方式

POST

数据提交格式

application/json



请求参数

参数名

必选

类型

说明

data

true

string

Json串

- channelId

true

string

视频通道编码

- streamType

true

string

码流类型：1=主码流, 2=辅码流，3=辅码流2

- type

true

string

支持hls/hlss/rtmp格式， flv录像类型不支持

- recordType

true

string

录像类型：1 表示普通录像

- beginTime

true

string

开始时间,格式:"2020-11-12 11:10:11"

- endTime

true

string

结束时间,格式:"2020-11-12 23:10:11"

- recordSource

true

string

录像来源：2：设备 device,3：中心 center



请求示例

{

  "data": {

    "channelId": "1000018$1$0$0",

    "streamType": "1",

    "type": "hls",

    "recordType": "1",

    "beginTime": "2022-1-18 11:10:11",

    "endTime": "2022-1-20 11:10:11",

    "recordSource": "3"

  }

}



返回参数

名称

类型

说明

code

int

错误代码

desc

string

结果描述

data

string

Json串

- url

string

拉流url



返回示例

HLS示例

{

    "code": 1000,

    "desc": "Success",

    "data": {

        "url": "http://10.35.239.81:7086/vod/center/cameraid/1000018%240/substream/1/recordtype/1/totallength/91439/begintime/1642475411/endtime/1642648211.m3u8"

    }

}

RTMP示例

{

   "code": 1000,

   "desc": "Success",

   "data": {

     "url": "rtmp://10.35.239.81:1975/vod/center/cameraid=1000018%240;substream=1;recordtype=1;begintime=1642475411;endtime=1642648211"

   }

 }

RTSP获取流地址

以文件形式回放与以时间形式回放两个接口都支持获取rtsp地址；

中心录像建议调“以文件形式回放”接口

设备录像推荐使用“以时间形式回放”接口

以文件形式回放录像

以文件形式回放

参考地址：

https://open-icc.dahuatech.com/iccdoc/enterprisebase/5.0.10/wiki/admin/videoIntercom.html#%E4%BB%A5%E6%96%87%E4%BB%B6%E5%BD%A2%E5%BC%8F%E5%9B%9E%E6%94%BE%E5%BD%95%E5%83%8F



以时间形式回放录像

参考地址：

https://open-icc.dahuatech.com/iccdoc/enterprisebase/5.0.10/wiki/admin/videoIntercom.html#%E4%BB%A5%E6%97%B6%E9%97%B4%E5%BD%A2%E5%BC%8F%E5%9B%9E%E6%94%BE%E5%BD%95%E5%83%8F

Demo下载地址

HLS/FLV demo地址

https://open-icc.dahuatech.com/download/others/HLS-FLV%E8%A7%86%E9%A2%91%E6%92%AD%E6%94%BE-%E6%97%A0%E6%8F%92%E4%BB%B6H5%E6%92%AD%E6%94%BE.zip

RTSP demo地址

插件地址

https://open-icc.dahuatech.com/download/plugins/v5.0.5/dhplayer/%E5%A4%A7%E5%8D%8E%E6%92%AD%E6%94%BE%E6%8E%A7%E4%BB%B6%E5%AF%B9%E6%8E%A5%E5%BC%80%E5%8F%91%E5%8C%85.zip

demo参考播放demo文件夹；

插件常见问题可参考DHPlayer-FAQ.md

插件说明文档

https://open-icc.dahuatech.com/download/plugins/v5.0.5/dhplayer/%E5%A4%A7%E5%8D%8E%E6%92%AD%E6%94%BE%E6%8E%A7%E4%BB%B6%E5%BC%80%E5%8F%91%E6%89%8B%E5%86%8C.pdf

常见问题

参考地址：

https://open-icc.dahuatech.com/iccdoc/enterprisebase/5.0.10/wiki/common/faq.html#%E8%A7%86%E9%A2%91%E5%BA%94%E7%94%A8
