E01镜像仿真（E01镜像转VMware虚拟机）
电子取证中，经常见到硬盘分区直接打包成的E01镜像；有时候需要模拟一下镜像启动（仿真），但是所有的仿真软件都是收费的。因此做了这个脚本，可以把E01镜像转成VMDK磁盘镜像，同时生成VMX文件用于虚拟机启动。
代码
import tkinter as tk
from tkinter import filedialog, messagebox, ttk
import subprocess
import os
import shutil
from pathlib import Path
# --- 配置区 ---
# 请根据您的实际情况修改以下路径
EWFEXPORT_PATH = r"D:\ewfexport.exe" # ewfexport.exe
QEMU_IMG_PATH = r"C:\qemu-img.exe" # qemu-img.exe
# --- 配置区结束 ---
class E01ConverterApp:
def __init__(self, root):
self.root = root

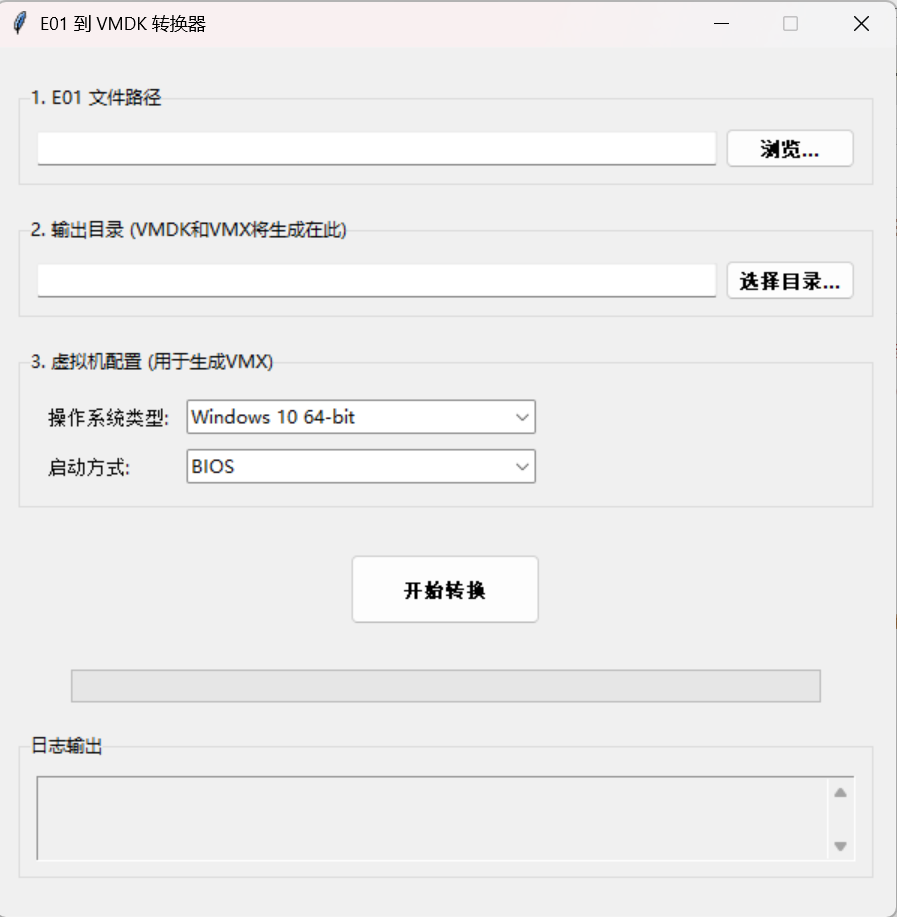

self.root.title("E01 到 VMDK 转换器")
self.root.geometry("600x580")
self.root.resizable(False, False)
# 样式
self.style = ttk.Style()
self.style.configure("TFrame", padding=10, relief="flat")
self.style.configure("TLabel", font=("Segoe UI", 10))
self.style.configure("TButton", font=("Segoe UI", 10, "bold"))
self.style.configure("TEntry", font=("Segoe UI", 10))
self.style.configure("TCombobox", font=("Segoe UI", 10))
self.style.configure("TProgressbar", thickness=15)
# 主框架
main_frame = ttk.Frame(root, padding="15 15 15 15")
main_frame.pack(fill=tk.BOTH, expand=True)
# E01文件路径选择
path_frame = ttk.LabelFrame(main_frame, text="1. E01 文件路径", padding="10")
path_frame.pack(fill=tk.X, pady=10)
self.e01_path_entry = ttk.Entry(path_frame, width=60)
self.e01_path_entry.pack(side=tk.LEFT, fill=tk.X, expand=True, padx=(0, 5))
self.browse_button = ttk.Button(path_frame, text="浏览...", command=self.browse_e01_file)
self.browse_button.pack(side=tk.RIGHT)
# 输出目录选择
output_frame = ttk.LabelFrame(main_frame, text="2. 输出目录 (VMDK和VMX将生成在此)", padding="10")
output_frame.pack(fill=tk.X, pady=10)
self.output_dir_entry = ttk.Entry(output_frame, width=60)
self.output_dir_entry.pack(side=tk.LEFT, fill=tk.X, expand=True, padx=(0, 5))
self.browse_output_button = ttk.Button(output_frame, text="选择目录...", command=self.browse_output_dir)
self.browse_output_button.pack(side=tk.RIGHT)
# 操作系统和启动方式选择
vm_config_frame = ttk.LabelFrame(main_frame, text="3. 虚拟机配置 (用于生成VMX)", padding="10")
vm_config_frame.pack(fill=tk.X, pady=10)
# 操作系统类型
ttk.Label(vm_config_frame, text="操作系统类型:").grid(row=0, column=0, padx=5, pady=5, sticky=tk.W)
self.os_type_options = [
"Windows 10 64-bit", "Windows 8 64-bit", "Windows 7 64-bit",
"Windows XP 32-bit", "Windows 2003 Server 32-bit",
"Ubuntu 64-bit", "Debian 64-bit", "CentOS 64-bit", "Other Linux 64-bit",
"Other 64-bit", "Other 32-bit"
]
self.os_type_var = tk.StringVar(root)
self.os_type_var.set(self.os_type_options[0]) # 默认值
self.os_type_menu = ttk.Combobox(vm_config_frame, textvariable=self.os_type_var,
values=self.os_type_options, state="readonly", width=30)
self.os_type_menu.grid(row=0, column=1, padx=5, pady=5, sticky=tk.W)
# 启动方式
ttk.Label(vm_config_frame, text="启动方式:").grid(row=1, column=0, padx=5, pady=5, sticky=tk.W)
self.boot_type_options = ["BIOS", "EFI (UEFI)"]
self.boot_type_var = tk.StringVar(root)
self.boot_type_var.set(self.boot_type_options[0]) # 默认值
self.boot_type_menu = ttk.Combobox(vm_config_frame, textvariable=self.boot_type_var,
values=self.boot_type_options, state="readonly", width=30)
self.boot_type_menu.grid(row=1, column=1, padx=5, pady=5, sticky=tk.W)
# 转换按钮
self.convert_button = ttk.Button(main_frame, text="开始转换", command=self.start_conversion, style="TButton")
self.convert_button.pack(pady=20, ipadx=20, ipady=10)
# 进度条
self.progress_bar = ttk.Progressbar(main_frame, orient="horizontal", length=500, mode="determinate", style="TProgressbar")
self.progress_bar.pack(pady=10)
# 日志输出
log_frame = ttk.LabelFrame(main_frame, text="日志输出", padding="10")
log_frame.pack(fill=tk.BOTH, expand=True, pady=10)
self.log_text = tk.Text(log_frame, height=8, state="disabled", font=("Consolas", 9), bg="#f0f0f0")
self.log_text.pack(fill=tk.BOTH, expand=True)
self.log_text_scrollbar = ttk.Scrollbar(self.log_text, command=self.log_text.yview)
self.log_text_scrollbar.pack(side=tk.RIGHT, fill=tk.Y)
self.log_text.config(yscrollcommand=self.log_text_scrollbar.set)
self.initial_dir_set = False # 标记是否已设置初始输出目录
def log_message(self, message):
"""向日志框输出信息"""
self.log_text.config(state="normal")
self.log_text.insert(tk.END, message + "\n")
self.log_text.see(tk.END) # 自动滚动到底部
self.log_text.config(state="disabled")
self.root.update_idletasks() # 立即更新GUI
def browse_e01_file(self):
"""选择E01文件"""
file_path = filedialog.askopenfilename(
title="选择 E01 文件",
filetypes=[("E01 Files", "*.e01"), ("All Files", "*.*")]
)
if file_path:
self.e01_path_entry.delete(0, tk.END)
self.e01_path_entry.insert(0, file_path)
# 自动设置输出目录为E01文件所在目录
if not self.initial_dir_set:
output_dir = Path(file_path).parent
self.output_dir_entry.delete(0, tk.END)
self.output_dir_entry.insert(0, str(output_dir))
self.initial_dir_set = True
def browse_output_dir(self):
"""选择输出目录"""
dir_path = filedialog.askdirectory(title="选择输出目录")
if dir_path:
self.output_dir_entry.delete(0, tk.END)
self.output_dir_entry.insert(0, dir_path)
self.initial_dir_set = True
def run_command(self, command, description, input_data=None, cwd=None):
"""执行外部命令并记录日志，支持传入输入数据"""
self.log_message(f"--- 正在执行: {description} ---")
self.log_message(f"命令: {' '.join(command)}")
try:
process = subprocess.Popen(
command,
stdin=subprocess.PIPE, # 允许写入标准输入
stdout=subprocess.PIPE, # 捕获标准输出
stderr=subprocess.PIPE, # 捕获标准错误
text=True, # 以文本模式处理输入输出
encoding='utf-8', # 尝试使用UTF-8编码，如果不行再尝试gbk
errors='replace', # 编码错误时替换字符
cwd=cwd # 设置工作目录
)
# 写入输入数据（如果有）
stdout, stderr = process.communicate(input=input_data)
if process.returncode != 0:
self.log_message(f"错误: {description} 命令执行失败，返回码 {process.returncode}")
self.log_message("标准输出:\n" + stdout)
self.log_message("标准错误:\n" + stderr)
# 尝试用gbk再次解码stderr，因为有些工具可能默认gbk
try:
# 注意：这里是将已解码的字符串重新编码成UTF-8字节，再解码成GBK字符串
# 更好的方法是直接尝试不同的解码方式，但因为原始subprocess.run的编码问题，这里保持一致
stderr_gbk = stderr.encode('utf-8').decode('gbk', errors='replace')
if stderr_gbk != stderr: # 如果gbk解码不同，说明可能是编码问题
self.log_message("标准错误 (GBK 解码尝试):\n" + stderr_gbk)
except Exception:
pass
messagebox.showerror("错误", f"{description} 失败！\n请检查日志获取详情。")
return False
else:
self.log_message("命令执行成功！")
self.log_message("标准输出:\n" + stdout)
if stderr:
self.log_message("标准错误 (可能包含信息，非错误):\n" + stderr)
return True
except FileNotFoundError:
self.log_message(f"错误: 找不到 {command[0]}。请检查配置中的工具路径是否正确。")
messagebox.showerror("错误", f"找不到 {command[0]}。\n请检查配置中的工具路径是否正确。")
return False
except Exception as e:
self.log_message(f"执行 {description} 时发生未知错误: {e}")
messagebox.showerror("错误", f"未知错误: {e}")
return False
def generate_vmx_content(self, vmdk_filename, os_type_selected, boot_type_selected):
"""根据选择生成VMX文件内容"""
# 将用户友好的OS类型映射到VMware的guestOS标识符
os_type_map = {
"Windows 10 64-bit": "windows9-64",
"Windows 8 64-bit": "windows8-64",
"Windows 7 64-bit": "windows7-64",
"Windows XP 32-bit": "winxp",
"Windows 2003 Server 32-bit": "winnetstandard",
"Ubuntu 64-bit": "ubuntu-64",
"Debian 64-bit": "debian9-64", # 较新的Debian
"CentOS 64-bit": "centos7-64", # 较新的CentOS
"Other Linux 64-bit": "otherlinux-64",
"Other 64-bit": "other-64",
"Other 32-bit": "other"
}
vmware_guest_os = os_type_map.get(os_type_selected, "other-64")
# 根据启动方式设置firmware
firmware_setting = ""
if boot_type_selected == "EFI (UEFI)":
firmware_setting = "firmware = \"efi\""
# VMX 模板
# 提供了常见的配置，您可以根据需要进行调整
vmx_content = f"""
.encoding = "GBK"
config.version = "8"
virtualHW.version = "17" # 可以是 10, 11, 12, 14, 15, 16, 17 (对应不同VMware版本)
vmci0.present = "TRUE"
memsize = "4096" # 内存大小，单位MB
numvcpus = "2" # CPU核心数
displayName = "{Path(vmdk_filename).stem}_converted_vm" # 虚拟机显示名称
guestOS = "{vmware_guest_os}" # 操作系统类型
{firmware_setting} # UEFI 或 BIOS 设置
# 硬盘
ide0:0.fileName = "{vmdk_filename}"
ide0:0.present = "TRUE"
ide0:0.redo = "" # 如果您希望保留快照功能，可以移除此行或设置为"auto"
# scsi0:0.fileName = "{vmdk_filename}" # 如果是SCSI磁盘，请使用此行并注释掉IDE行
# scsi0:0.present = "TRUE"
# scsi0:0.redo = ""
# scsi0.virtualDev = "lsilogic" # LSI Logic for SCSI
# 网络适配器 (NAT模式)
ethernet0.present = "TRUE"
ethernet0.connectionType = "nat"
ethernet0.virtualDev = "e1000" # 或 "vmxnet3" 获取更好性能 (需要安装VMware Tools)
ethernet0.wakeOnPcktRcv = "FALSE"
# USB 控制器
usb.present = "TRUE"
usb.autoConnect.enabled = "TRUE"
# 声音
sound.present = "TRUE"
sound.virtualDev = "hdaudio"
# CD/DVD 驱动器 (自动检测物理驱动器)
ide1:0.present = "TRUE"
ide1:0.deviceType = "atapi-cdrom"
ide1:0.startConnected = "FALSE"
ide1:0.autodetect = "TRUE"
# 其他设置
isolation.tools.hgfs.disable = "TRUE" # 禁用共享文件夹，提高安全性
mks.enable3d = "TRUE" # 启用3D加速
bios.bootdelay = "2000" # 启动时延迟2秒，方便进入BIOS/EFI设置
# 工具
tools.syncTime = "TRUE"
tools.upgrade.policy = "manual"
# 快照 (如果不需要快照，可以禁用)
snapshot.action = "autoCommit"
snapshot.numSnapshots = "0"
"""
return vmx_content.strip()
def start_conversion(self):
"""开始整个转换流程"""
e01_path_str = self.e01_path_entry.get().strip()
output_dir_str = self.output_dir_entry.get().strip()
os_type_selected = self.os_type_var.get()
boot_type_selected = self.boot_type_var.get()
if not e01_path_str:
messagebox.showwarning("输入错误", "请选择 E01 文件。")
return
if not output_dir_str:
messagebox.showwarning("输入错误", "请选择输出目录。")
return
if not Path(EWFEXPORT_PATH).is_file():
messagebox.showerror("工具错误", f"找不到 ewfexport.exe。请检查配置中的路径: {EWFEXPORT_PATH}")
return
if not Path(QEMU_IMG_PATH).is_file():
messagebox.showerror("工具错误", f"找不到 qemu-img.exe。请检查配置中的路径: {QEMU_IMG_PATH}")
return
e01_path = Path(e01_path_str)
output_dir = Path(output_dir_str)
output_dir.mkdir(parents=True, exist_ok=True)
# 基于E01文件名生成中间RAW和最终VMDK的文件名
base_name = e01_path.stem # 获取不带扩展名的文件名
raw_path = output_dir / f"{base_name}.raw" # 完整的raw文件路径
vmdk_path = output_dir / f"{base_name}.vmdk"
vmx_path = output_dir / f"{base_name}.vmx"
self.log_text.config(state="normal")
self.log_text.delete(1.0, tk.END) # 清空日志
self.log_text.config(state="disabled")
self.log_message("--- 开始转换流程 ---")
self.progress_bar["value"] = 0
self.convert_button.config(state="disabled") # 禁用按钮防止重复点击
try:
# 1. 调用 ewfexport.exe 将 E01 转换为 RAW
self.log_message(f"阶段1/3: 正在将 E01 转换为 RAW ({raw_path})...")
# ewfexport 的输入数据：
# 1. 格式选择 (raw) - 直接回车，因为 -f raw 已经指定
# 2. 目标文件名 (Windows_Server) - raw_path.stem
# 3. 段大小 (0 B) - 回车
# 4. 起始偏移 (0) - 回车
# 5. 导出字节数 (全部) - 回车
ewf_input_data = f"\n{raw_path.stem}\n\n\n\n" # 5个换行符
ewf_command = [
EWFEXPORT_PATH,
str(e01_path),
"-f", "raw", # 指定输出格式为 raw
# 注意：这里不再包含 -o 参数，我们将通过 stdin 提供文件名
]
# 运行 ewfexport，并将工作目录设置为输出目录，同时提供输入数据
if not self.run_command(ewf_command, "E01 到 RAW 转换", input_data=ewf_input_data, cwd=output_dir):
raise Exception("E01 转换失败")
self.progress_bar["value"] = 33
# 2. 调用 qemu-img.exe 将 RAW 转换为 VMDK
self.log_message(f"阶段2/3: 正在将 RAW 转换为 VMDK ({vmdk_path})...")
qemu_command = [
QEMU_IMG_PATH,
"convert",
"-f", "raw",
"-O", "vmdk",
str(raw_path),
str(vmdk_path)
]
if not self.run_command(qemu_command, "RAW 到 VMDK 转换"):
raise Exception("RAW 转换失败")
self.progress_bar["value"] = 66
# 3. 生成 VMX 文件
self.log_message(f"阶段3/3: 正在生成 VMX 文件 ({vmx_path})...")
vmx_content = self.generate_vmx_content(vmdk_path.name, os_type_selected, boot_type_selected)
try:
with open(vmx_path, "w", encoding="utf-8") as f:
f.write(vmx_content)
self.log_message(f"VMX 文件已成功生成: {vmx_path}")
except Exception as e:
self.log_message(f"错误: 生成 VMX 文件失败: {e}")
raise Exception("VMX 生成失败")
self.progress_bar["value"] = 90
# 4. 删除中间产物 RAW 文件
self.log_message(f"正在删除中间产物 RAW 文件 ({raw_path})...")
try:
os.remove(raw_path)
self.log_message("RAW 文件删除成功。")
except OSError as e:
self.log_message(f"警告: 删除 RAW 文件失败: {e}")
messagebox.showwarning("警告", f"删除中间产物 RAW 文件失败。\n请手动删除: {raw_path}")
self.progress_bar["value"] = 100
self.log_message("--- 所有操作完成！ ---")
messagebox.showinfo("完成", f"E01 文件已成功转换为 VMDK，并生成 VMX 文件！\n\nVMDK: {vmdk_path}\nVMX: {vmx_path}")
except Exception as e:
self.log_message(f"流程中断: {e}")
self.log_message("--- 转换流程失败 ---")
finally:
self.convert_button.config(state="normal") # 重新启用按钮
if __name__ == "__main__":
root = tk.Tk()
app = E01ConverterApp(root)
root.mainloop()
需要下载ewfexport和qemu，路径替换完就可以用了
运行截图
