[MifareClassic]利用PN532完成射频卡扇区解密与校验分析

写在前面:仅供安全测试用，请勿用作非法用途！！！

一、射频卡基础

MifareClassic的射频卡，一般内存大小有3种：

1K: 16个分区(sector)，每个分区4个块(block)，每个块(block) 16个byte数据

2K: 32个分区，每个分区4个块(block)，每个块(block) 16个byte数据

4K：40个分区，每个分区4个块(block)，每个块(block) 16个byte数据

对于所有基于MifareClassic的卡来说，每个区最后一个块叫Trailer，16个byte， 主要来存放读写该区的key，可以有A，B两个KEY，每个key长6byte，默认的key一般是FF 或 0，最后一个块的内存结构如下：

Block 0  Data 16bytes

Block 1  Data 16 bytes

Block 2  Data 16 bytes

Block 3  Trailer 16 bytes

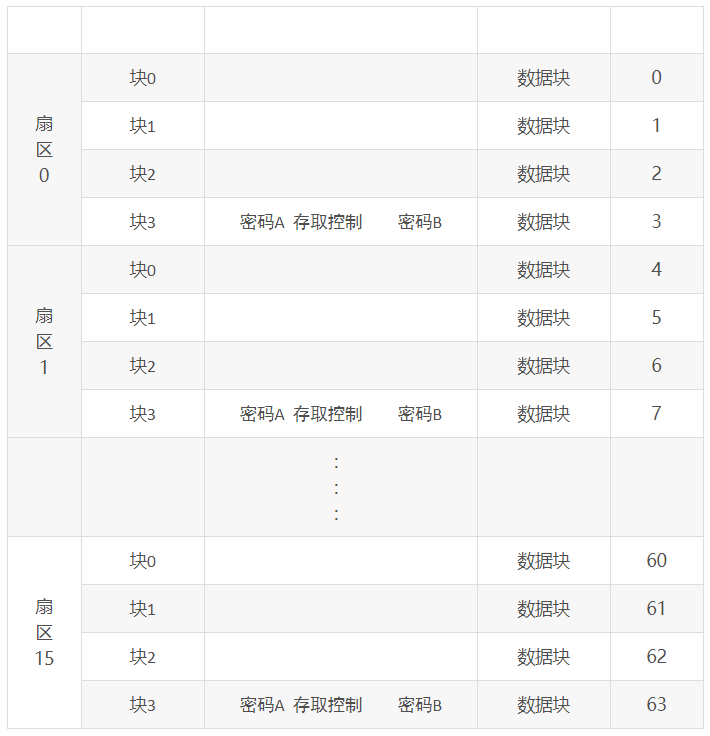

M1卡分为16个扇区，每个扇区由4块（块0、块1、块2、块3）组成，（我们也将16个扇区的64个块按绝对地址编号为0~63，）存贮结构如下表所示

2K、4K卡布局规律与1K（M1）卡相同

第0扇区的块0（即绝对地址0块），它用于存放厂商代码，已经固化，不可更改（也存在可以修改0扇区的卡，一般以嗅探卡居多，常用来干坏事）。

每个扇区的块0、块1、块2为数据块，可用于存贮数据。

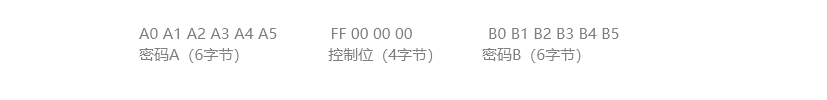

每个扇区的块3为控制块，包括了密码A、存取控制、密码B。具体结构如下：

每个扇区的密码和存取控制都是独立的，可以根据实际需要设定各自的密码及存取控制；

密码位每种密码分别占6字节，每个扇区都可以设置独立的密码。

存取控制为4个字节，扇区中的每个块(包括数据块和控制块)的存取条件是由密码和存取控制共同决定的。

工作原理：

读写器向M1卡发一组固定频率的电磁波，卡片内有一个LC串联谐振电路，其频率与讯写器发射的频率相同，在电磁波的激励下，LC谐振电路产生共振，从而使电容内有了电荷，在这个电容的另一端，接有一个单向导通的电子泵，将电容内的电荷送到另一个电容内储存，当所积累的电荷达到2V时，此电容可做为电源为其它电路提供工作电压，将卡内数据发射出去或接取读写器的数据。

密码的验证是在卡内部进行的,读写器只负责给卡提供电并和卡通讯,读写器发送加密的密码到卡,卡内部进行解密验证并发返回值,读写器根据卡的返回值来判断验证是否通过.

每个区中的控制位决定验证密码通过后能进行的操作.如果控制块中已将某区锁死,即使密码验证通过也读写不了卡中的数据。默认的控制位数据是无论那个密码验证通过,都可读写区中的数据,KeyA是永远不可读的,KeyB在默认控制块的情况下,可以读,条件是密码必须验证通过。

备注：

在校园卡中，一般来说KeyA是难以推算的加密密码，KeyB是类似FF FF FF FF FF FF之类的默认密码，使用KeyB可以读出卡片内容，同时使用KeyA和KeyB才能对卡片进行写入。

二、所需硬件

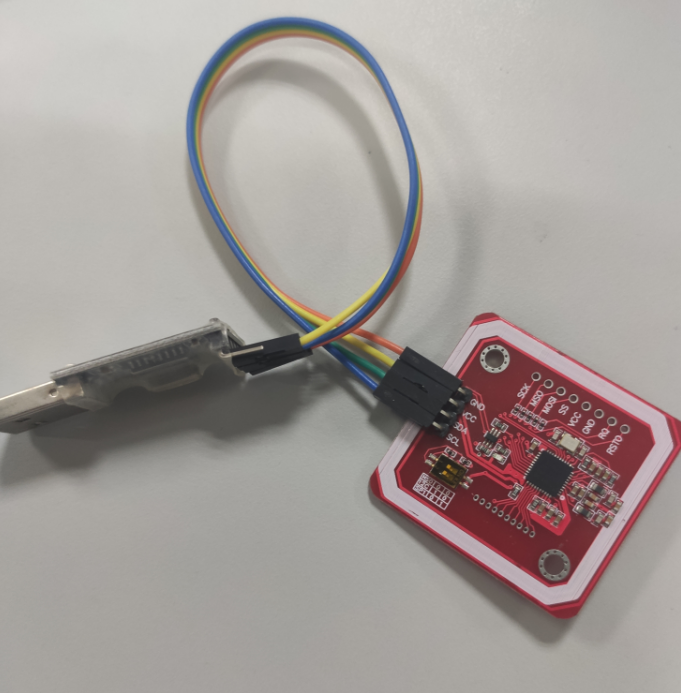

pn532读卡器（几十块钱）

电脑一台

校园卡一张

三、解密步骤

读卡器连接电脑，使用nfc上位机读卡片

软件可以自动嗅探密码，半加密卡的破解效率还是很高的，大概在半个小时

完成后会显示扇区的信息，每个扇区的最后一行的前六字节和后六字节存放该扇区的keyA和keyB，当同时知道这两个密钥时才能对扇区进行写入修改操作。

四、水卡数据分析

主要还是靠猜，提取同一张校园卡的两次不同金额数据，找到被修改的部分

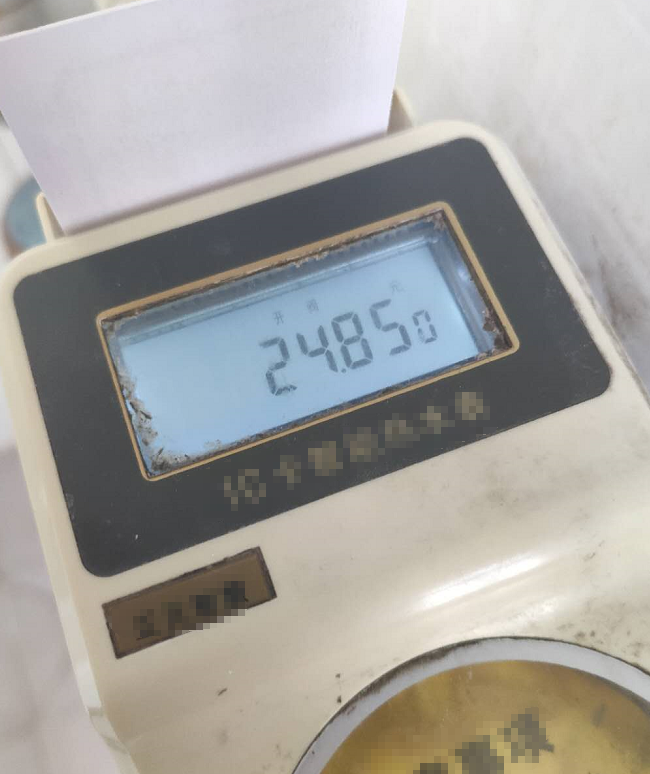

这里发现29扇区第1、2行的前两字节和最后一个字节被修改，猜测前两字节存储金额，最后一字节是校验位（此时水卡剩余金额13.85元）

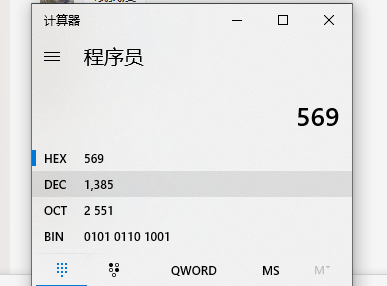

参照网上一些例子，发现前两字节倒置后/100就是水卡金额

五、校验位分析

这里发现0xE5=（本行前面各位数相加) mod 0x100

即校验位=各行每个十六进制数相加并和0x100取余数

金额修改测试--成功

六、一卡一密分析

多收集数据样本

本人比较菜，只看出前几位的规律

密钥的前4位基本上只是用卡号做加减运算

后面两位没找到什么规律，看起来跟卡号的一四位有关，似乎是彩虹表？

（或者其实每位都是彩虹表，但测试数据中前几位正好符合一些规律）
